Как правильно уплотнить бетон после заливки: нужен ли вибратор и как им работать
Залили бетон в опалубку — работа ещё не закончена. Свежую смесь нужно уплотнить, иначе внутри могут остаться воздушные пустоты. Для обычного монолитного бетона основным способом уплотнения служит вибрирование. Но просто включить вибратор и подержать его в бетоне несколько секунд недостаточно. Важно правильно распределить смесь, выбрать подходящий тип вибратора, соблюдать схему погружения и вовремя прекратить обработку. Разбираемся, зачем вибрировать бетон, всегда ли это необходимо, какой вибратор выбрать и как понять, что смесь уже достаточно уплотнена.
Зачем уплотнять бетонную смесь
После укладки в бетонной смеси остаётся воздух. Он может находиться между частицами заполнителя, у стенок опалубки и вокруг арматуры. Вибрация временно снижает внутреннее трение между частицами смеси. Под действием колебаний они легче перемещаются относительно друг друга, бетон становится более подвижным и заполняет доступное пространство. Воздух при этом выходит на поверхность.
Это особенно важно в густоармированных конструкциях и в местах со сложной геометрией. Если смесь плохо заполнила пространство вокруг арматуры или у стенок опалубки, после твердения в бетоне могут остаться пустоты и раковины.
Почему бетон нельзя просто хорошо разровнять
Распределение смеси и её уплотнение — разные операции. Сначала бетон укладывают и распределяют по форме. Затем его уплотняют вибратором. Использовать вибратор как инструмент для перемещения смеси по опалубке не следует.
Всегда ли нужен вибратор для бетона
Для обычных бетонных смесей при устройстве монолитных конструкций механическое уплотнение — стандартная технологическая операция. В небольших и простых конструкциях иногда применяют ручные способы уплотнения, например, штыкование или трамбование. Однако такие методы нельзя считать полноценной универсальной заменой механической вибрации.
Есть конкретное исключение — самоуплотняющаяся бетонная смесь. Она имеет специально подобранный состав и высокую текучесть. Такая смесь под действием собственного веса заполняет пространство между арматурой и опалубкой, вытесняет воздух и уплотняется без дополнительного внешнего воздействия.
Какие бывают вибраторы для бетона
Вибраторы различаются прежде всего по способу передачи колебаний бетонной смеси.
Для большинства обычных монолитных конструкций частного и промышленного строительства наиболее универсальным вариантом является глубинный вибратор. Его рабочая часть непосредственно погружается в бетон и уплотняет смесь вокруг себя.
Поверхностное оборудование удобнее там, где есть большая открытая площадь и относительно свободный доступ сверху. Наружные вибраторы используют с учётом конструкции и жёсткости опалубки.

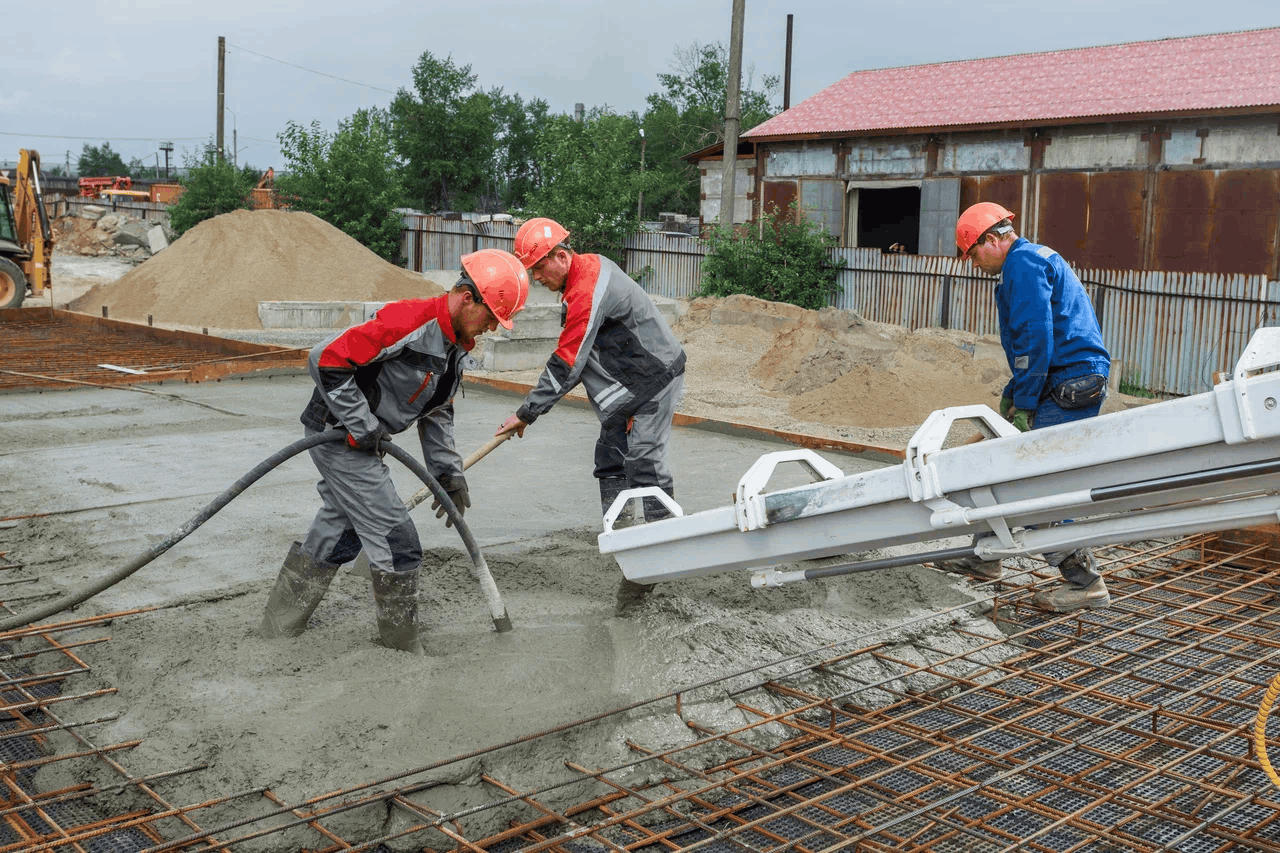

Как правильно вибрировать бетон глубинным вибратором
Перед началом работы бетон распределяют по опалубке. Смесь должна находиться примерно на нужной отметке, а арматурный каркас и закладные элементы — быть закреплены.
При этом нужно убедиться, что рабочая часть вибратора сможет пройти в предусмотренные для неё зоны. Если арматура расположена слишком плотно, слишком крупный вибратор может физически не пройти между стержнями.
Бетон укладывают послойно. Толщина слоя зависит от конструкции, способа укладки и оборудования. Для ручных глубинных вибраторов СП 70.13330.2012 устанавливает ограничение: толщина укладываемого слоя должна быть не более 1,25 длины рабочей части вибратора. Рабочую часть глубинного вибратора погружают в свежий слой и заводят примерно на 5–10 см в ранее уложенный слой.
Как располагать точки вибрирования
По СП 70.13330.2012 расстояние между соседними положениями глубинного вибратора не должно превышать 1,5 радиуса его действия. Поэтому точки погружения должны располагаться с таким шагом, чтобы зоны воздействия перекрывали друг друга.
Чего нельзя касаться вибратором
Рабочая часть вибратора не должна использоваться как опора или рычаг. Не следует упирать её в:
—
арматуру,
—
закладные детали,
—
крепления опалубки,
—
элементы опалубки.
Сколько времени вибрировать бетон
Продолжительность воздействия зависит от состава смеси, её удобоукладываемости, толщины слоя, плотности армирования, характеристик вибратора и условий работы. Поэтому ориентироваться только на секундомер неправильно. Главный критерий — состояние бетонной смеси во время уплотнения. Работу продолжают до тех пор, пока:
—
смесь перестаёт заметно оседать,
—
на поверхности появляется цементное молочко и характерный блеск,
—
прекращается активный выход пузырьков воздуха,
—
бетон заполняет пространство у опалубки и вокруг арматуры.
При этом чрезмерно долгое вибрирование тоже нежелательно. Для отдельных бетонных смесей избыточная вибрация может приводить к потере вовлечённого воздуха.
Как выбрать глубинный вибратор по характеристикам
Если для конкретной конструкции подходит глубинный вибратор, оборудование нужно выбирать не только по цене и мощности. На работу влияют тип привода, диаметр вибробулавы, длина гибкого вала и частота колебаний.
Тип привода
—
Электрические модели работают от сети 220 или 380 В. Для некоторых вибраторов требуется преобразователь частоты. Это наиболее универсальный вариант для строительных площадок, где есть подходящее электроснабжение.
—
Вибраторы с двигателем внутреннего сгорания работают на бензине или дизельном топливе и не зависят от электросети. Они удобны на удалённых объектах и площадках, где нет стабильного электроснабжения.
—
Пневматические модели работают от компрессора. Их преимущественно используют на промышленных объектах, где уже есть необходимая пневматическая система.
Диаметр вибробулавы
Диаметр рабочей части влияет на производительность вибратора и зону его воздействия. При этом выбирать булаву нужно прежде всего так, чтобы она физически проходила в рабочую зону конструкции.
Для густоармированных колонн, стен, армопоясов и других элементов с небольшими промежутками между стержнями удобнее компактные вибробулавы. Для массивных фундаментов и плит при достаточном расстоянии между стержнями можно использовать более крупную рабочую часть.
На практике встречаются модели с диаметром булавы около 25–35 мм для тесных армированных зон, 38–45 мм — для универсальных задач и 50–60 мм — для более массивных конструкций. Это не нормативные диапазоны, а ориентиры при выборе оборудования.
Длина гибкого вала
Длина вала определяет, насколько глубоко и далеко от привода можно работать вибробулавой. Для небольших конструкций часто используют вал длиной около трёх метров. Для профессионального строительства применяются более длинные варианты — примерно от 3 до 9 м, а отдельные модели имеют длину до 12 м. Но выбирать максимально длинный вал без необходимости не стоит.
Слишком длинный гибкий вал сложнее перемещать. При сильных перегибах увеличивается нагрузка на привод и снижается удобство работы. Поэтому длина должна соответствовать реальной глубине и геометрии конструкции.
Частота колебаний
Частота показывает, сколько колебаний рабочая часть совершает за минуту. Её выбирают с учётом характеристик бетонной смеси. Для жёстких и крупнозернистых смесей применяют модели с относительно низкой частотой — до 3 500 кол/мин. Более высокочастотные вибраторы, например с частотой около 9 000–12 000 и более кол/мин, применяют для более подвижных и мелкозернистых смесей. Между этими диапазонами есть универсальные модели.
Мощность двигателя
Мощность связана с диаметром булавы и конструкцией самого вибратора. Чем крупнее рабочая часть, тем больше усилие требуется для эффективной передачи колебаний бетонной смеси.
Для частного строительства встречаются модели мощностью до 1 кВт, профессиональное оборудование — от 1,4 кВт и выше, вплоть до примерно 5 кВт. Но эти значения нельзя использовать как универсальный критерий выбора: у разных конструкций вибраторов одинаковая мощность может сочетаться с разными диаметрами булавы и частотой колебаний.
Основные ошибки при вибрировании бетона
Что вибрирование не может исправить
Даже правильно выбранный вибратор не компенсирует остальные ошибки при бетонировании. Вибрирование не исправит:
—
неправильный состав бетонной смеси,
—
избыток воды,
—
неподходящую удобоукладываемость,
—
слишком толстый слой,
—
плохо установленную или недостаточно жёсткую опалубку,
—
неправильное расположение арматуры,
—
нарушение технологии укладки,
—
отсутствие необходимого ухода за бетоном после укладки.
Качество монолитной конструкции складывается из нескольких этапов: подготовки, подбора смеси, укладки, уплотнения и последующего ухода. Вибратор отвечает только за один из них.
Качество уплотнения начинается с качества бетонной смеси
Вибрирование — часть общей технологии работы с бетоном. Чтобы смесь нормально укладывалась и уплотнялась, её характеристики должны соответствовать конструкции и способу бетонирования.
«Бетонекст» выпускает бетон М100–М550 и контролирует характеристики продукции в собственной лаборатории. При подборе смеси учитывают назначение конструкции и условия, в которых её будут укладывать.
<span>Частые вопросы о вибрировании бетона</span>
Можно ли использовать перфоратор вместо строительного вибратора?
Перфоратор с самодельной насадкой не является полноценной заменой строительному вибратору. У специального оборудования рабочая часть и режим воздействия рассчитаны именно на уплотнение бетонной смеси. Для ответственных конструкций лучше использовать предусмотренное технологией оборудование.
Нужно ли вибрировать бетон при заливке фундамента частного дома?
Если используется обычная бетонная смесь, её нужно уплотнять в соответствии с принятой технологией бетонирования. Для ленточных, плитных и других монолитных фундаментов обычно используют глубинные вибраторы, но конкретный способ зависит от конструкции и смеси.
Что будет, если вообще не вибрировать бетон?
При недостаточном уплотнении внутри конструкции могут остаться воздушные пустоты и непропитанные зоны. На поверхности после снятия опалубки могут появиться раковины и другие дефекты. Чем сложнее армирование и геометрия конструкции, тем выше риск подобных проблем.
Можно ли вибрировать бетон через арматуру?
Рабочую часть вибратора не следует использовать с опорой на арматуру. Её погружают в бетонную смесь и перемещают между элементами каркаса.
Какой вибратор лучше для ленточного фундамента?
Для большинства обычных монолитных ленточных фундаментов используют глубинный вибратор. При выборе важно, чтобы рабочая часть проходила в доступные зоны между элементами арматуры и позволяла равномерно обработать весь объём бетона.
Нужно ли вибрировать самоуплотняющийся бетон?
Самоуплотняющаяся бетонная смесь специально рассчитана на заполнение формы и уплотнение под действием собственного веса. Поэтому дополнительное вибрирование ей, как правило, не требуется. Но применять такую технологию нужно именно для смеси, рассчитанной на самоуплотнение, а не для обычного подвижного бетона.
Можно ли заливать бетон без вибратора зимой?
Низкая температура сама по себе не отменяет необходимость предусмотренного технологией уплотнения. При зимнем бетонировании появляются дополнительные требования к температурному режиму, выдерживанию и защите бетона. Поэтому способ уплотнения выбирают в составе общей технологии зимних работ.
Заключение
Правильное вибрирование помогает получить плотный бетон без лишних пустот. Но результат зависит от всей технологии: подходящей бетонной смеси, правильной укладки, послойного уплотнения, исправной опалубки и соблюдения требований к армированию.
Если планируете заливку фундамента, плиты, стен или другой монолитной конструкции, специалисты «Бетонекста» помогут подобрать бетон под задачу и рассчитать необходимый объём.
