Как утеплить ЖБИ: выбираем теплоизоляцию для фундамента, стен и пола
Железобетонные конструкции отличаются высокой прочностью, но сами по себе не обеспечивают достаточную теплоизоляцию здания. Поэтому в составе фундамента, цоколя, наружных стен или пола может потребоваться отдельный теплоизоляционный слой. При этом условия работы у каждой конструкции разные: фундамент контактирует с грунтом и влагой, стена — с наружным воздухом и внутренним помещением, а пол испытывает эксплуатационную нагрузку. Поэтому один и тот же подход не подойдёт для всех случаев. Разберём, какие свойства утеплителя важны для разных конструкций из ЖБИ и как выбрать материал с учётом условий его эксплуатации.
Почему ЖБИ нуждаются в теплоизоляции
Железобетон хорошо работает там, где от конструкции требуется прочность: он воспринимает нагрузку, сохраняет форму и служит основой здания. Но при этом он не относится к эффективным теплоизоляционным материалам.
Способность материала передавать тепло характеризует теплопроводность. Чем ниже её значение, тем хуже материал проводит тепло. Для железобетона этот показатель значительно выше, чем у специальных теплоизоляционных материалов, поэтому через него тепло проходит заметно легче.
По этой причине железобетонной стены, плиты или другой конструкции может быть недостаточно для требуемой теплозащиты здания. Если ЖБИ используется в наружной ограждающей конструкции, необходимое сопротивление теплопередаче обеспечивают за счёт всей конструкции: железобетона, теплоизоляционного слоя и других предусмотренных проектом материалов.
Если бетонную конструкцию недостаточно утеплить, увеличиваются теплопотери, а её внутренние поверхности могут сильнее охлаждаться. В холодных зонах и местах тепловых мостов при подходящих температуре и влажности может образовываться конденсат. Постоянное увлажнение способно привести к сырости и ухудшить состояние отделочных материалов.
Как выбрать утеплитель для ЖБИ
Перед выбором конкретного материала нужно определить условия, в которых он будет работать. Один утеплитель может хорошо подходить для наружной стены, но оказаться неподходящим для пола под стяжкой. Поэтому сначала оценивают несколько параметров: место установки, воздействие влаги, нагрузку, геометрию поверхности и доступную толщину теплоизоляционного слоя.
Шаг первый — определить, где находится ЖБИ
Сначала определяют, где будет работать утеплитель. От этого зависят характеристики, которые нужно учитывать при выборе:
—
Фундамент и подземная часть. Утеплитель контактирует с грунтом и может подвергаться воздействию влаги и давления. Поэтому здесь особенно важны низкое водопоглощение и прочность на сжатие: материал должен как можно меньше набирать воду и сохранять форму под нагрузкой.
—
Цоколь. Здесь утеплитель работает в зоне, где возможны контакт с влагой, перепады температуры и механические воздействия. Поэтому помимо теплопроводности учитывайте влагостойкость, прочность и устойчивость материала к условиям наружной эксплуатации. Если утеплитель расположен снаружи, его также защищают отделочным или другим предусмотренным системой слоем.
—
Наружная стена. Здесь главная задача утеплителя — снизить теплопотери через ограждающую конструкцию. Поэтому смотрят на теплопроводность, а также на паропроницаемость, пожарные характеристики и совместимость материала с конкретной фасадной системой. Важно учитывать не отдельный показатель, а то, как утеплитель будет работать вместе с железобетоном, крепежом и наружной отделкой.
—
Пол по грунту. Утеплитель находится внутри конструкции пола и воспринимает нагрузку от расположенных выше слоёв. Поэтому здесь к теплопроводности добавляется требование по прочности на сжатие. Кроме того, важно проверить, какую толщину утеплителя можно заложить в конструкцию: для некоторых материалов требуемый теплоизоляционный эффект достигается только при достаточно толстом слое.
Шаг второй — оценить воздействие влаги
Следующий вопрос: откуда в конструкции может появляться вода. Источников несколько: грунтовая влага и вода со стороны основания, дождь, снег и другие атмосферные осадки, водяной пар или случайное увлажнение во время строительства или эксплуатации.
Влажность важна не только потому, что некоторые теплоизоляционные материалы чувствительны к воде. При изменении влажности могут меняться и их теплотехнические характеристики, поэтому при расчётах учитывают условия эксплуатации материала.
Важно: теплоизоляция и гидроизоляция решают разные задачи. Теплоизоляционный слой уменьшает передачу тепла через конструкцию. Гидроизоляция защищает конструкцию и расположенные в ней материалы от проникновения воды. Одним слоем нельзя автоматически заменить другой.
Шаг третий — учесть нагрузку
Утеплитель может работать в конструкции в разных условиях: где-то он практически не испытывает механической нагрузки, а где-то постоянно находится под давлением других элементов или грунта. Поэтому при выборе важно понимать, будет ли материал сжиматься в процессе эксплуатации.
—
В вертикальной стене утеплитель обычно не несёт нагрузку от перекрытий или других конструктивных элементов здания — её воспринимает сама стена. Поэтому здесь прочность на сжатие не всегда является определяющим параметром. Гораздо важнее, чтобы утеплитель подходил для выбранного способа монтажа и сохранял форму в составе фасадной системы.
—
В полу утеплитель находится под стяжкой, плитой или другим слоем и воспринимает нагрузку сверху. Если материал недостаточно прочный, со временем он может деформироваться, что повлияет на расположенные выше слои. Поэтому для пола обращают внимание на прочность на сжатие — способность материала выдерживать заданное давление без недопустимой деформации.
Шаг четвёртый — оценить геометрию поверхности
Имеет значение и то, насколько поверхность ровная и доступная для монтажа.На плоском основании удобно использовать плитные материалы: их можно раскроить по размерам конструкции и уложить сплошным слоем. Но сложная геометрия создаёт больше примыканий, стыков, выступов и труднодоступных участков. В таких местах становится сложнее обеспечить плотное прилегание утеплителя и уменьшить количество потенциальных слабых зон.
Для конструкций со сложной геометрией поэтому могут рассматриваться напыляемые теплоизоляционные материалы. Они наносятся непосредственно на основание и способны заполнять участки, где укладка жёстких плит затруднена. Но у такого решения есть свои требования к оборудованию, подготовке основания и условиям нанесения — их разберём отдельно.
Шаг пятый — определить доступную толщину утепления
Наконец, нужно понять, сколько места есть под теплоизоляционный слой. Это особенно важно при реконструкции, когда нельзя просто увеличить толщину стены, поднять уровень пола или расширить конструкцию фундамента.
Перед покупкой утеплителя полезно ответить на пять вопросов
01
Где находится железобетонная конструкция?
02
С какой влагой будет контактировать утеплитель?
03
Будет ли он испытывать нагрузку?
04
Насколько сложна геометрия основания?
05
Какую толщину теплоизоляционного слоя можно разместить?
Чем утеплять фундамент и цоколь
Для фундаментов и цоколей важны сразу несколько его свойств: низкое водопоглощение, низкая теплопроводность, прочность на сжатие и удобная для монтажа плитная форма.

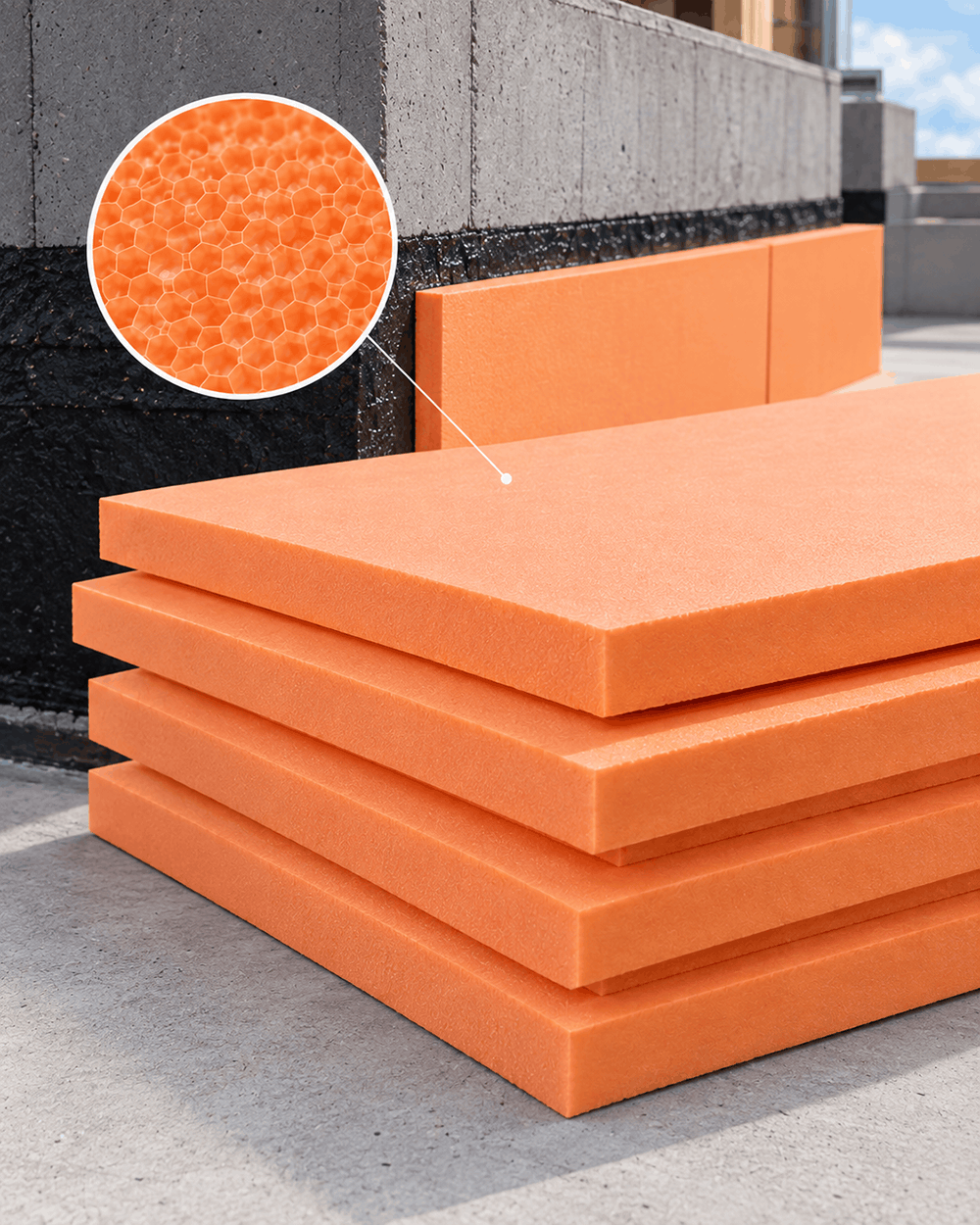

Одним из распространённых решений для таких конструкций является экструдированный пенополистирол, или XPS — это жёсткий теплоизоляционный материал с закрытой ячеистой структурой.
Преимущества пенополистирола (XPS):
—
Мало впитывает воду. XPS состоит преимущественно из закрытых ячеек, поэтому при контакте с влажным грунтом поглощает относительно небольшое количество воды. Для подземной части фундамента это важно: чем меньше утеплитель намокает, тем стабильнее сохраняются его теплоизоляционные свойства. При этом XPS не заменяет гидроизоляцию — он защищает конструкцию от теплопотерь, а не от проникновения воды.
—
Хорошо удерживает тепло. У XPS низкая теплопроводность, то есть он плохо пропускает тепло через свою толщину. При утеплении фундамента это уменьшает передачу тепла от здания в холодный грунт, а при утеплении цоколя — от тёплой части конструкции наружу. В результате бетон меньше охлаждается, а теплопотери через этот участок конструкции снижаются.
—
Выдерживает нагрузку. XPS выпускают в виде жёстких плит с разной прочностью на сжатие. Это позволяет подобрать материал для конструкций, где утеплитель испытывает давление: например, со стороны грунта или расположенных выше слоёв. При подходящей марке плиты сохраняют форму и не превращаются в «мягкую прокладку» под нагрузкой.
—
Удобен для утепления ровных поверхностей. Жёсткие плиты можно раскроить по размерам конструкции и уложить с плотным примыканием друг к другу. Это позволяет сформировать сплошной теплоизоляционный слой без большого количества сложных подрезок. Для длинных прямых участков фундамента или цоколя такой формат особенно удобен: большие площади закрываются достаточно быстро.
Как утеплять железобетонные стены
Для железобетонных стен обычно рассматривают наружное утепление: теплоизоляционный слой располагают со стороны улицы, а железобетон остаётся внутри контура утепления. В холодный период бетон в такой конструкции меньше охлаждается, а через стену уходит меньше тепла. При этом утеплитель работает не сам по себе, а в составе фасадной системы — вместе с крепежом, защитными и отделочными слоями.
Минеральная вата для наружных стен

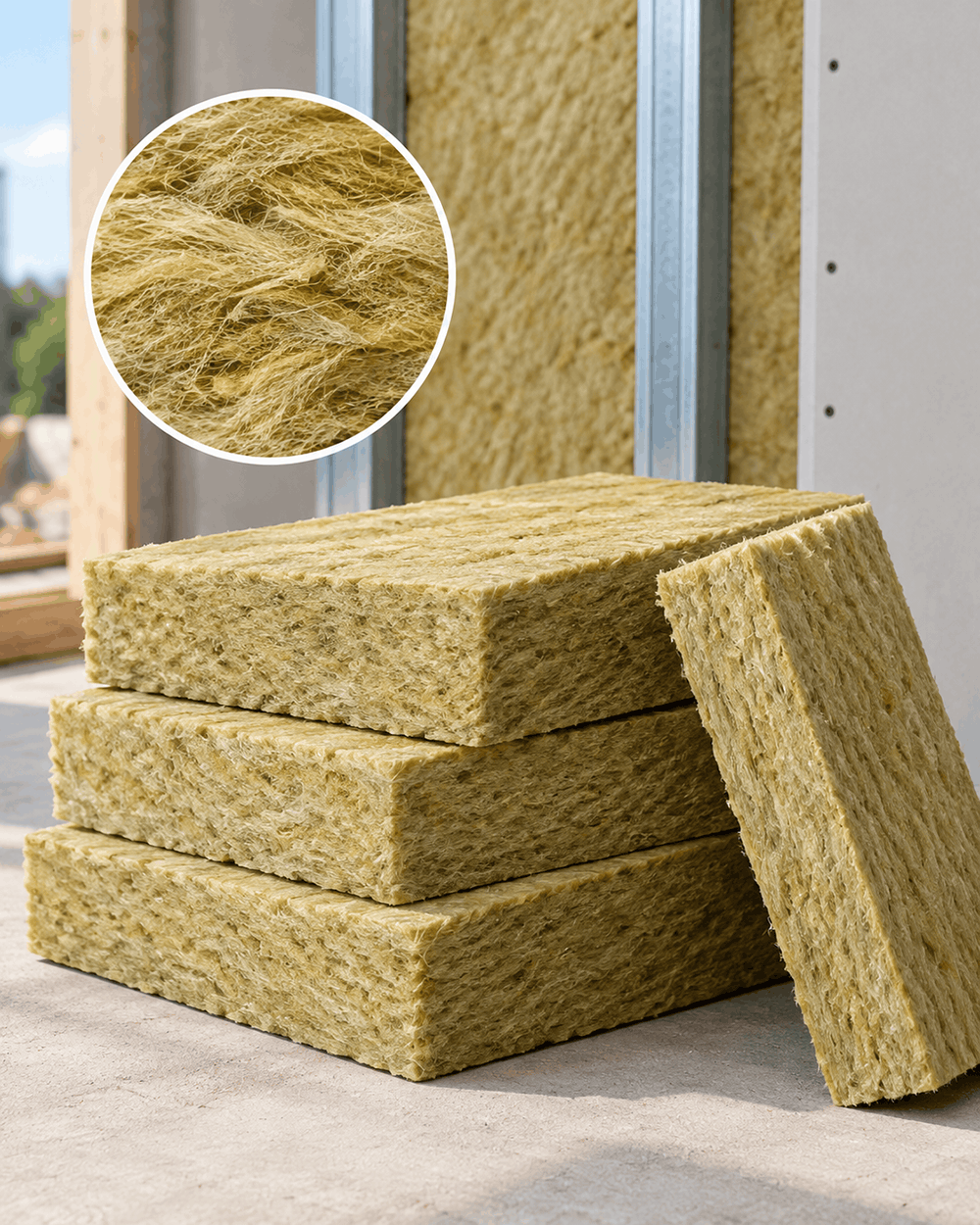

Один из вариантов утепления железобетонной стены — минераловатные плиты. Минеральная вата — не материал с одинаковыми свойствами во всех случаях: плиты различаются по теплопроводности, плотности, прочности, паропроницаемости и пожарным характеристикам. Поэтому выбирать нужно конкретное изделие под конструкцию и способ его монтажа.
Преимущества минеральной ваты:
—
Снижает теплопотери через стену. Минеральная вата плохо проводит тепло, поэтому уменьшает его передачу от отапливаемого помещения через железобетон наружу. Чем подходящее для расчёта значение теплопроводности и достаточнее толщина слоя, тем выше сопротивление теплопередаче утеплённой стены.
—
Позволяет учитывать движение водяного пара в конструкции. Минеральная вата обладает паропроницаемостью — через её толщину может проходить водяной пар. Это важно при расчёте влажностного режима стены: расположение и свойства всех слоёв подбирают так, чтобы в конструкции не накапливалась избыточная влага. При этом паропроницаемость не означает, что материал «продувается»: движение водяного пара и прохождение воздуха — разные физические процессы.
—
Может дополнительно снижать передачу шума. Волокнистая структура минеральной ваты поглощает часть звуковой энергии. Поэтому утепляющий слой может одновременно улучшать звукоизоляцию стены и уменьшать количество внешнего шума, поступающего в помещение. Однако итоговый эффект определяется всей конструкцией стены, а не одной минеральной ватой.
—
Для отдельных изделий характерна негорючесть. Минеральная вата может иметь группу горючести НГ — то есть материал относится к негорючим. Это ограничивает вклад утеплителя в развитие пожара. Но группу горючести необходимо проверять у конкретного изделия, а пожарные характеристики фасада оценивают для всей системы.
Утепление пола по грунту: когда используют керамзит

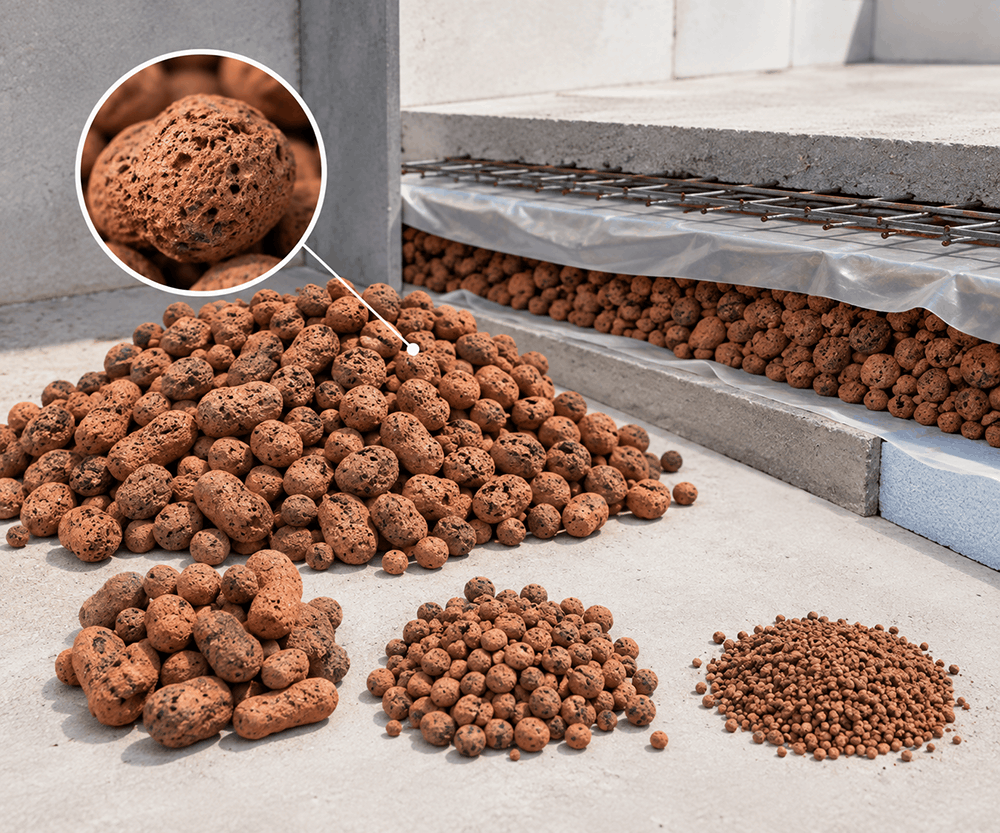

Керамзит — это сыпучий пористый материал, который получают обжигом глинистого сырья. Для строительных работ используют гранулы разной крупности.
Преимущества керамзита для утепления:
—
Снижает теплопередачу через пол. Керамзит представляет собой лёгкие пористые гранулы: внутри них есть множество воздушных пор, которые затрудняют передачу тепла. Поэтому слой керамзита уменьшает поступление холода от грунта к помещению. При этом его теплоизоляционная способность ниже, чем у многих эффективных плитных утеплителей, поэтому для получения заметного сопротивления теплопередаче обычно требуется достаточно большая толщина слоя.
—
Можно сформировать толстый слой нужной высоты. Керамзит засыпают на основание и выравнивают по заданной отметке. Это удобно, когда одновременно требуется утеплить пол и поднять его уровень или заполнить значительный объём внутри конструкции.
—
Можно заполнять пространство без подгонки большого количества жёстких плит. Гранулы распределяются по основанию, поэтому материал удобно использовать там, где геометрия пространства не позволяет просто уложить плиты одного размера.
—
Можно подобрать материал с нужными характеристиками. Фракция и насыпная плотность влияют на свойства засыпки, поэтому при проектировании учитывают не абстрактный «керамзит», а характеристики конкретного материала. Например, более крупные фракции обычно имеют меньшую насыпную плотность.
При этом керамзит работает иначе, чем тонкий слой жёсткого плитного утеплителя. У плитного материала теплоизоляционный слой имеет заранее заданную толщину и однородные характеристики изделия. У керамзита итоговые свойства зависят ещё и от того, как сформирована засыпка.
Почему для керамзита важна толщина слоя
У керамзита есть особенность, которую важно учитывать при выборе его для пола: для получения заметного теплоизоляционного эффекта требуется достаточно толстый слой. Причина в сравнительно высокой теплопроводности материала по сравнению с эффективными плитными утеплителями. Чтобы понять влияние толщины, можно взять условный керамзит с теплопроводностью 0,13 Вт/(м·К):
—
100 мм керамзита дают сопротивление теплопередаче слоя около 0,77 м²·К/Вт.
—
200 мм — около 1,54 м²·К/Вт.
—
300 мм — около 2,31 м²·К/Вт.
Это не расчёт готового пола: в реальной конструкции учитывают остальные слои и нормативные требования. Но пример показывает разницу: если увеличить слой со 100 до 300 мм, его сопротивление теплопередаче возрастёт примерно в три раза.
Отсюда следует главное ограничение при использовании керамзита: нужно заранее проверить, сколько места конструкция пола позволяет отвести под засыпку. Если можно заложить 250–300 мм теплоизоляционного слоя, керамзит может рассматриваться как один из вариантов. Если же доступна, например, только толщина 100 мм, стоит сравнить его с плитными утеплителями, которые позволяют получить требуемую теплозащиту при меньшей толщине.
ППУ для сложных поверхностей

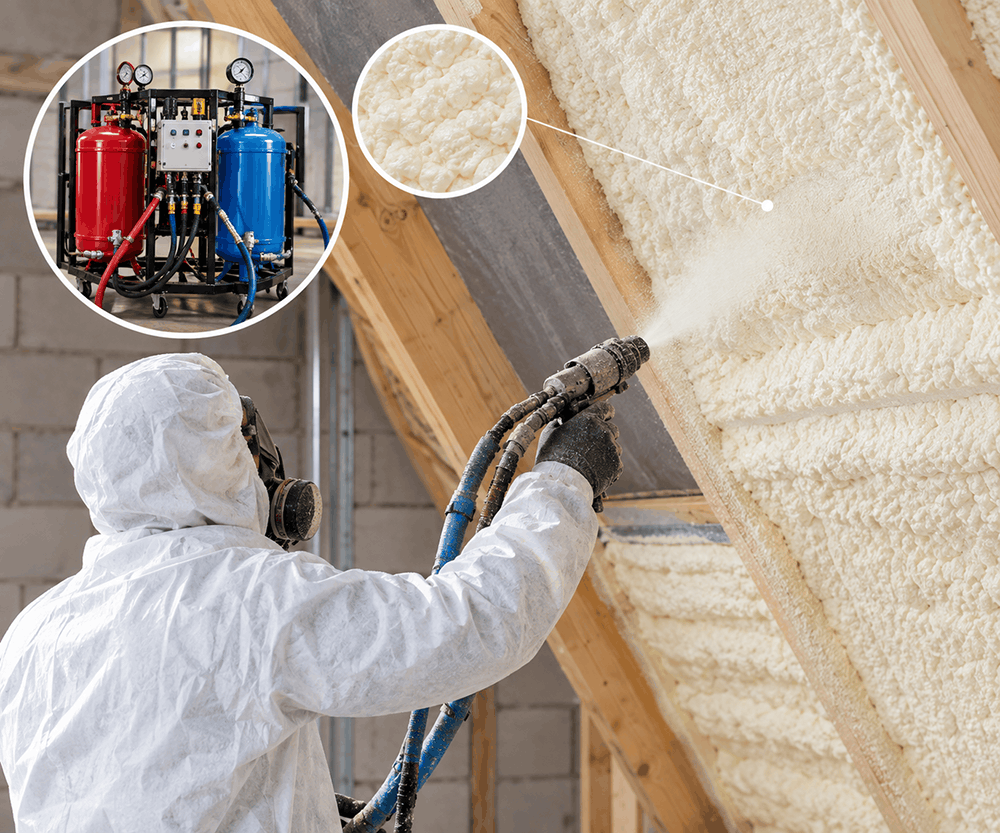

Напыляемый пенополиуретан (ППУ) — теплоизоляционный материал, который не выпускается для монтажа в виде готовых плит. Его компоненты смешивают специальным оборудованием и наносят на поверхность, где состав вспенивается и формирует теплоизоляционный слой. ППУ особенно удобен там, где поверхность имеет сложную геометрию и обычные плиты пришлось бы долго подрезать и подгонять.
Преимущества ППУ:
—
Заполняет неровности и труднодоступные участки. Материал наносится непосредственно на основание и повторяет его форму, поэтому им можно закрывать поверхности с выступами, углублениями и сложными примыканиями.
—
Позволяет уменьшить количество стыков. При правильном нанесении формируется непрерывный слой теплоизоляции без большого количества соединений между отдельными плитами.
—
Подходит для конструкций сложной формы. Напыление позволяет утеплять поверхности, на которых монтаж жёстких плит был бы трудоёмким или потребовал бы большого количества подрезки.
—
Можно формировать слой нужной толщины. Материал наносят послойно, поэтому толщину теплоизоляции подбирают с учётом требований конкретной конструкции.
У технологии есть ограничения: для нанесения ППУ требуется специальное оборудование и квалифицированный исполнитель, поскольку от соблюдения технологии зависят свойства готового утеплителя. Основание также необходимо подготовить — очистить и при необходимости отремонтировать, чтобы обеспечить нормальное сцепление материала с поверхностью. Если ППУ используют снаружи, его защищают от ультрафиолета специальным покрытием.
ППУ стоит рассматривать прежде всего тогда, когда сложная геометрия поверхности делает монтаж плит трудным, а конструкции нужен непрерывный теплоизоляционный слой.
Какой утеплитель выбрать для ЖБИ
Универсального утеплителя для всех железобетонных конструкций нет. Материал выбирают с учётом того, где находится ЖБИ, какие нагрузки и воздействия испытывает конструкция и сколько места есть под теплоизоляционный слой. Поэтому в таблице указаны не единственные допустимые варианты, а материалы и решения, которые можно рассматривать при соответствующих условиях.
Ответы на частые вопросы
Можно ли утеплить фундамент только изнутри подвала?
Можно, но внутреннее утепление не решает всех задач наружной теплоизоляции. При таком варианте железобетонная конструкция со стороны грунта остаётся холодной, а её температурный и влажностный режим меняется. Поэтому внутреннее утепление рассматривают, когда наружная теплоизоляция невозможна или сильно ограничена, и отдельно оценивают состояние конструкции.
Можно ли использовать обычный пенополистирол вместо XPS для фундамента?
Автоматически заменять XPS обычным пенополистиролом нельзя. Материалы отличаются водопоглощением, прочностью и другими характеристиками, которые особенно важны при контакте утеплителя с влажным грунтом и давлением засыпки. Возможность применения конкретного изделия определяют по его техническим характеристикам и требованиям выбранной системы утепления.
Что лучше для ЖБИ-стены: минеральная вата или пенополистирольные плиты?
Оба варианта могут использоваться для наружного утепления, но выбор зависит от конструкции фасада и характеристик конкретных изделий. Для минеральной ваты важны, например, паропроницаемость и пожарные свойства, для пенополистирольных плит — теплопроводность, водопоглощение и прочность. Поэтому сравнивать материалы нужно в составе конкретной фасадной системы, а не отдельно друг от друга.
Нужно ли утеплять железобетонные перекрытия между этажами?
Если оба этажа отапливаются и имеют близкий температурный режим, необходимость именно в теплоизоляции обычно отсутствует. Межэтажное перекрытие при этом может требовать решения других задач, например звукоизоляции. Если же плита отделяет отапливаемое помещение от холодного подвала, чердака или другого неотапливаемого пространства, её теплозащиту оценивают отдельно.
Можно ли использовать керамзит вместо плитного утеплителя в любой конструкции пола?
Нет. Керамзит может потребовать значительно большей толщины слоя, чем эффективные плитные утеплители, поэтому подходит не для каждой конструкции по высоте. Кроме того, учитывают нагрузку, состав пола и характеристики конкретной засыпки. Если свободной высоты недостаточно для расчётной толщины керамзита, рассматривают другие варианты теплоизоляции.
Нужно ли закрывать ППУ после нанесения?
Если ППУ находится снаружи, его необходимо защищать от ультрафиолета и других воздействий, предусмотренных для конкретной системы. Открытый материал со временем разрушается под воздействием солнечного излучения, поэтому после нанесения предусматривают защитное покрытие или другой способ защиты, указанный производителем системы.
Как определить необходимую толщину утеплителя?
Толщину определяют расчётом теплозащиты всей конструкции, а не выбирают по универсальной рекомендации в сантиметрах. Учитывают материал и толщину ЖБИ, характеристики утеплителя, остальные слои конструкции, условия эксплуатации и климатические параметры района строительства. После этого проверяют, помещается ли рассчитанный слой в конструкцию и подходит ли выбранный материал по механическим и другим эксплуатационным характеристикам.
Вывод: утеплитель выбирают по условиям эксплуатации
Для ЖБИ нет универсального утеплителя: фундамент контактирует с грунтом и влагой, наружная стена работает в составе ограждающей конструкции, пол по грунту испытывает нагрузку, а для сложных поверхностей может быть удобнее напыление. Поэтому сначала определяют условия эксплуатации и требования к конструкции, затем выбирают подходящий материал и рассчитывают его толщину.
